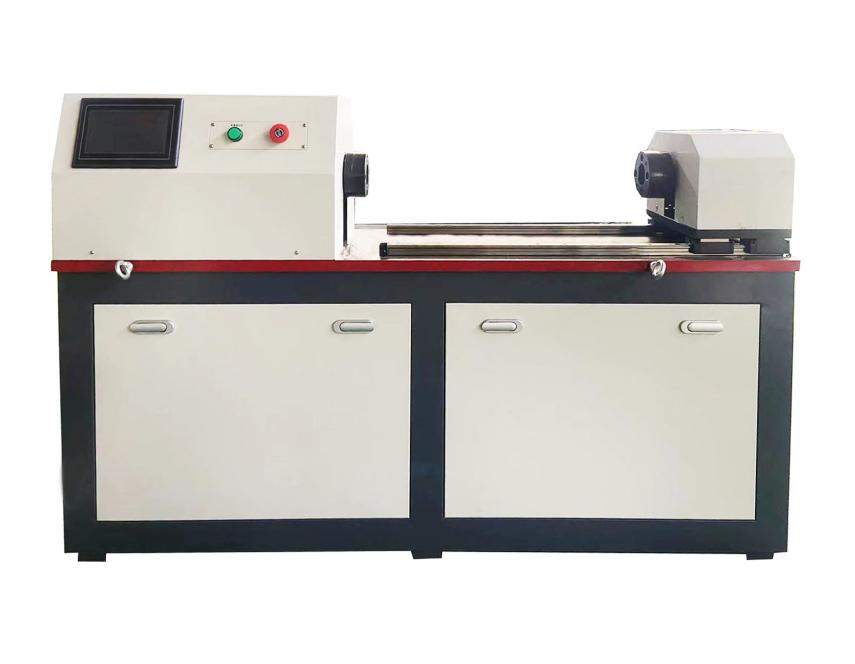

金屬材料扭轉試驗機符合GB/T10128-2007，主要適用于金屬材料、非金屬材料、復合材料以及構件的扭轉性能測試試驗。該機由交流伺服控制電機輸出加載、高精度扭矩傳感器檢測扭矩、光電編碼器檢測轉角、計算機顯示檢測結果，高剛性高精度高負荷直線導軌等部件組成。
一、產品結構
1、主機：采用臥式結構，主體結構采用整體加厚鋼板結構，以保證整機的剛性；夾具采用優質碳素鋼45淬火(HR50-60)方式，壽命長；試樣的安裝拆卸方便、快捷。
2、驅動系統：全數字控制系統驅動，速度調節可調，加載均勻、穩定。
3、傳動系統：采用精密減速器傳動，保證傳動的均勻、穩定及傳動精度，橫向空間0～500mm范圍內任意調節。
4、測量顯示系統：該機采用大屏幕液晶顯示系統同步顯示試樣的扭矩T、扭轉角度θ、試驗速度。
二、產品簡介
1、數顯式扭轉試驗機是由加載系統、傳動系統、數據采集、處理、控制、顯示系統等組成，適用于對各類扭轉彈性元件、構件、螺栓等力學性能的試驗。該機采用臥式結構，嵌入式高性能單片機MCU控制器，液晶顯示，全中文操作及顯示界面，顯示信息直觀易讀，多按鍵操作，配以中文顯示界面，使你的操作更簡單，完全根據習慣性的提示界面順序操作，完成系統參數設置。采用交流伺服電機、精密減速器傳動，具有加載均勻、穩定、無沖擊現象、數據采集控制準確的特點。
2、整機利用全數字數據采集處理系統及液晶顯示系統,可以對試樣的扭轉角度進行多點測試。控制器在試驗階段可以高速采樣數據；試驗過程中能動態實時顯示扭矩扭角、扭矩轉角、扭矩-時間、扭角-時間、轉角-時間等曲線。
3、軟件能計算處理標準規定的扭轉性能：切變模量、規定非比例扭轉強度、上扭轉屈服強度、下扭轉屈服強度、抗扭強度、最大非比例切應變等。
三、依據標準
儀器的制造和檢驗標準
JB/T9370-1999《扭轉試驗機技術條件》
GB2611-92《試驗機通用技術要求》
JJG269-81《扭轉試驗機檢定規程》
可以提供的用于材料試驗的標準
可以根據《GB10128-88 金屬室溫扭轉試驗方法》的標準進行材料的試驗，并進行相應的數據處理
可以符合用戶提供的標準及要求
四、產品參數
1、扭矩：200N.m
2、有效測扭矩范圍：1%-100% N.m ;
3、扭矩示值相對誤差：±1.0%;
4、試驗機級別：1級
5、扭矩分辨力：1/±500000
6、扭轉角測量范圍：0～9999°
7、扭角分辨力：0.01°
8、扭轉角示值相對誤差：±1.0%
9、轉速示值相對誤差：±1.0%
10、夾持間距：0～500mm
11、電源：AC 220V+10%、50Hz
12、主機尺寸：1700*550*1300
13、主機重量：約256kg
五、配置
（一）主機部分
|
項 目
|
數量
|
備注
|
|
試驗機工作臺
|
1件
|
數控精密加工
|
|
精美鈑金雙體柜
|
1件
|
連體控制柜
|
|
試驗機夾頭（法蘭或三爪）
|
2套
|
數控精密加工
|
|
試樣夾塊
|
4塊
|
數控精密加工
|
|
直線滑軌、滑塊
|
2套
|
|
（二）測控、電氣部分
|
項 目
|
數量
|
品牌/備注
|
|
伺服電機
|
1套
|
杭州東陵
|
|
伺服驅動器
|
1套
|
杭州東陵
|
|
擺線減速機
|
1支
|
|
|
高精度扭矩傳感器
|
1套
|
|
|
光電編碼器
|
1只
|
|
|
控制部分數顯表
|
1只
|
|
（三）隨機資料
|
項目名稱
|
單位數量
|
|
機械部分使用說明書
|
1份
|
|
軟件使用說明書
|
1份
|
|
裝箱清單/合格證書
|
1份
|
六、工作環境
(a)在室溫10℃–35℃范圍內,如有特殊要求試驗溫度應為23℃±5℃；
(b)在穩固的基礎上放置；
(c)在周圍無振動,無強電磁場干擾的清潔的環境中；
(d)電源電壓的波動范圍不應超過額定電壓的±10%。
七、質量保證及售后服務
本款金屬材料扭轉試驗機質保期為一年，在質保期內，對非人為造成的各類損壞，及時免費更換。質保期外設備在使用過程中發生故障，我方將及時到訂貨方服務，積極協助訂貨方完成維修任務。
|
